Tiefgreifende Veränderung von Plattengrenzen in Sekunden oder Minuten –
Folge des verheerenden Erdbebens vom 11. März 2011

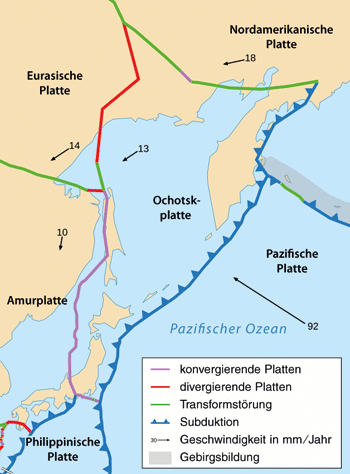

Abb. 1: Die Lage sowie aktuelle Bewegungsrichtung und -geschwindigkeit der Erdplatten vor Japan. (Grafik: MARUM, Universität Bremen; freundliche Überlassung durch MARUM)

Das Seebeben von Tohoku mit einer Magnitude von 9,0 löste eine Kettenreaktion aus: Ein bis zu 15 m hoher Tsunami verwüstete im Nordosten Japans ganze Küstenabschnitte und setzte das küstennahe Kernkraftwerk Fukushima-Daiichi unter Wasser, der Beginn eines nicht mehr abzuwendenden Super-GAUs.

Die geowissenschaftliche Analyse der Ereignisse, die dem Seebeben gefolgt sind, ist noch nicht abgeschlossen. Kürzlich berichteten Strasser et al. (2013) in der August-Ausgabe von Geology, dass aufgrund des Tohoku-Bebens im Japan-Graben ein großflächiges Sedimentpaket absackte und sich die Grenzen der beteiligten Erdplatten um zwei bis drei Kilometer verschoben. Dazu Gerold Wefer, Co-Autor und damaliger MARUM-Direktor, zitiert in MARUM.de: „Als Geowissenschaftler sind wir es gewohnt, in sehr langen Zeiträumen von Jahrhunderttausenden oder gar -millionen zu denken.“ Und weiter: „Diese Expeditionen haben uns gezeigt, dass Plattengrenzen bisweilen auch von plötzlichen Ereignissen in Sekunden oder Minuten tiefgreifend verändert werden können.“

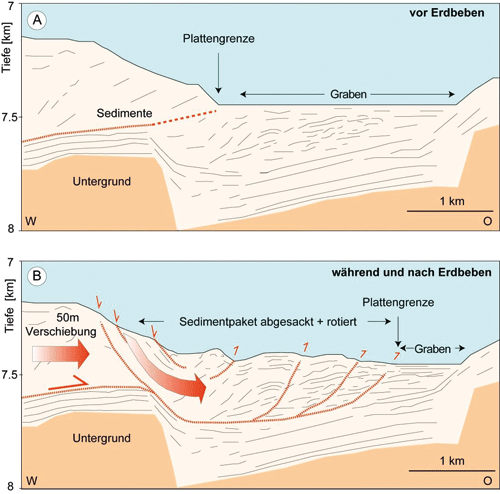

Abb. 2: Der Japan-Graben vor und nach dem Tohoku-Erdbeben am 11. März 2011. (Grafik: M. Kölling, MARUM, Universität Bremen, nach: Strasser et al. in Geology, August 2013; freundliche Überlassung durch MARUM)

Der Artikel präsentiert Ergebnisse von Untersuchungen mit den Forschungsschiffen Mirai (Japan) und Sonne (MARUM, Deutschland) im Jahre 2012, die 140 km östlich des Epizentrums, unmittelbar am Abhang des bis zu 7,6 km tiefen Japan-Grabens vorgenommen wurden. Dort befindet sich die Meeresboden-Nahtlinie, an welcher die Pazifische Platte unter die Ochotsk-Platte mit dem japanischen Vulkanbogen abtaucht (Abb. 1). Die Studie basiert auf einer hochauflösenden Echolotkartierung des Meeresbodens entlang einer Profillinie senkrecht zum Grabenverlauf und einem Vergleich mit Daten aus 1999 und 2004. Darüber hinaus sind entlang dieser Profillinie mehrere bis zu 9 m lange Sedimentkerne gezogen und ausgewertet worden.

Eine besondere Herausforderung war, die beobachteten Veränderungen des Meeresbodens einem (bzw. dem Tohoku-) Erdbeben eindeutig zuordnen zu können. Ein erster Datierungsansatz erfolgte mit der 210Pb-Methode (Halbwertszeit des kurzlebigen radioaktiven ²¹⁰Pb: 22,3 Jahre), welche das Alter auf weniger als das Fünffache der Halbwertszeit, also < 110 Jahre eingrenzte. Ein anderer Ansatz bestand darin, für zwei der Sedimentkerne geochemische Porenwasser-Profile (mit der Tiefe) aufzustellen und insbesondere die SO₄²-Konzentrationen zu betrachten. Diese wiesen im oberen Bereich der Sedimentsäule einen knickförmigen Verlauf auf, der auf eine gravierende Porenwasserstörung hinwies. Nach Modellberechnungen würde sich ein Porenwasser-Gleichgewicht nach etwa 10 Jahren einstellen; der jeweilige knickförmige Verlauf zeichnete demnach einen Zeitpunkt von etwa 0,5 – 2 Jahren nach dem Störungsereignis nach. Die zwei Kerne waren im März 2012, also 1 Jahr nach dem Ereignis gezogen worden. Folglich ist die Wahrscheinlichkeit sehr groß, dass die Deformationsstrukturen vom Tohoku-Beben ausgelöst worden waren.

Im Ergebnis gehen die Autoren von folgendem Szenario aus (Abb. 2): Am Rand des Japan-Grabens löste das Erdbeben einen ruckartigen Versatz der Erdkruste um 50 m aus. Dabei sackten großflächig (etwa 28 km²) Sedimentpakete ruckartig als zusammenhängende Blöcke in die Tiefe und stauchten an manchen Stellen den Meeresboden. Die so entstandene unruhige Bodenoberfläche aus Wülsten und Trögen liegt bis zu 50 m höher als vor dem Erdbeben. Der Meeresboden am Hang dagegen liegt nunmehr etwa 50 m tiefer. Die oberflächennahe Grenze der Erdplatten wurde um mehr als 2 km nach Osten versetzt: „(...) within a single event during a period of seconds or minutes.“

M. Kotulla

[Strasser M, Kölling M, Santos Ferreira C dos, Fink HG, Fujiwara T, Henkel S, Ikehara K, Kanamatsu T, Kawamura K, Kodaira S, Römer M, Wefer G & the R/V Sonne Cruise SO219A & JAMSTEC Cruise MR12-E01 scientists (2013) A slump in the trench: Tracking the impact of the 2011 Tohoku-Oki earthquake. Geology 41, 935-938; http://www.marum.de/Turbulenzen_in_der_Tiefe.html, Abfrage 19. 08. 2013; http://earthquake.usgs.gov/earthquakes/eqinthenews/2011/usc0001xgp/, Abfrage 19. 08. 2013]
